Автоматизированное рабочее место информационного обеспечения системы радиоконтроля АРМ-130

Назначение

• Информационное обеспечение деятельности регионального центра радиоконтроля:
  • создание, хранение и редактирование учетной базы данных;
  • автоматизированный поиск по запрашиваемым ключевым фрагментам и задаваемым критериям;
  • ввод данных при помощи классификаторов;
  • блочные операции ввода данных – копирование, дублирование;
  • использование электронной карты местности и рельефа;
  • разделение доступа к данным;
  • экспорт данных в АРМ-150(АРМ-150М);
  • импорт данных базы радиообстановки из АРМ-150(АРМ-150М);
• Расчеты зон покрытий и помех РЭС с учетом рельефа местности и отображением результатов на карте региона.
• Расчеты и выявление групп РЭС, мешающих или испытывающих помехи по данным учетной базы.
• Сортировка (группировка) данных.
• Планирование работы радиоконтроля.
• Подготовка отчетов.

Эксплуатационные характеристики

• Операционная система Windows XP.
• База данных InterBase.
• Режим работы круглосуточный.
• Работа с использованием:
  • телефонных линий связи;
  • сетевых каналов связи;
  • сотовых каналов связи типа GSM.

Разработан ряд конверторов для различных типов баз данных.

Технические характеристики

• Количество РЭС, обрабатываемых программой, в объеме ЖМД.
• Количество пользователей, обрабатываемых программой, в объеме ЖМД.
• Количество обрабатываемых информационных полей для учета пользователей, не менее 70.
• Количество обрабатываемых информационных полей для учета РЭС:
  • для стационарных не менее 50;
  • мобильных не менее 30;
  • носимых не менее 30;
  • резервных не менее 30.
• Максимальное количество информационных полей, задаваемых для автоматизированного поиска пользователей не менее 50.
• Состав классификаторов:
  • технический базис;
  • административный базис;
  • географический базис.
• Используемые модели расчета:
  • HCM;
  • ITU-RP.1146;
  • Hata;
  • Cost 231 Hata;
  • Cm Cost 231 Wolfis;
  • REC.ITU-RP.699-4.
• Расчет ЭМС по помехам:
  • в основном канале приема;
  • интермодуляционных помех вида 2хF₁-F₂;
  • интермодуляционных помех высоких порядков;
  • побочных излучений;
• Блокирование в зеркальном канале приема.

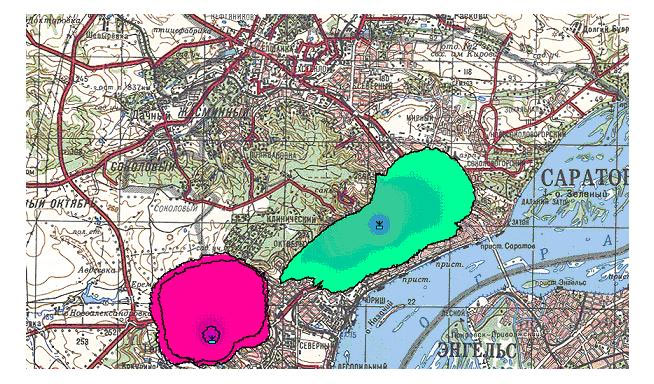

Пример расчета зон покрытия РЭС

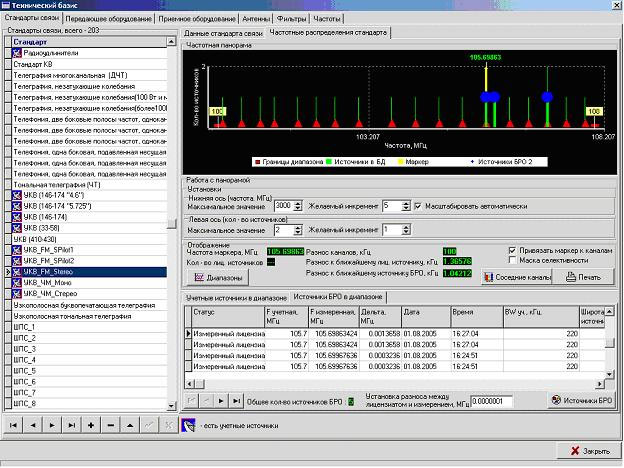

Панормам учетных данных и стандарты РЭС

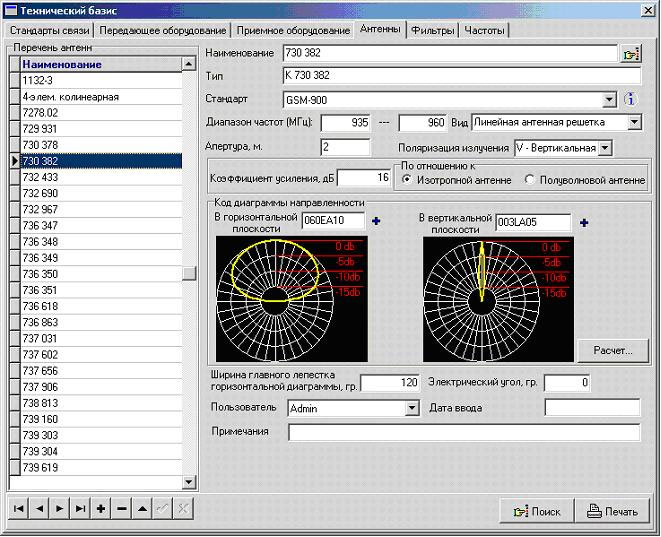

Расчет диаграмм направленности РЭС
