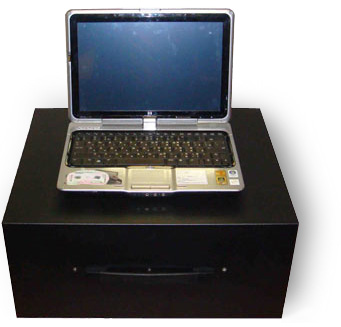

Устройство управления, отображения и обработки сигналов БОС-9ТЕ

Назначение

• Устройство управления, отображения и обработки сигналов БОС-9ТЕ предназначено для работы в составе приемо-измерительного оборудования для решения задач:
  • изучения загрузки полос частот спектра, фиксированных радиочастот или радиочастотных каналов;
  • контроля и измерения параметров излучений радиоэлектронных средств и высокочастотных устройств, работающих в диапазонах частот ВЧ, ОВЧ и УВЧ.
• Устройство обеспечивает перенос сигналов диапазона частот от 0,1 МГц до 3000 МГц на промежуточные частоты 455 кГц и 10,7 МГц и обработку результатов в цифровом коде.
• Устройство выполнено в виде конструктивно законченного модуля с внешними соединителями.
• Устройство обеспечивает функционирование в составе мобильных и стационарных средств радиоконтроля типа ТМО-1М5; ТМО-1М5(РАСУ); ТМО-2С8.

Технические характеристики

• Частотный диапазон 0,1– 3000 МГц;
• Количество входов четыре;
• Предельная чувствительность в полосе 15 кГц и соотношении сигнал/шум 10 дБ:
  • в диапазоне частот от 0,1 до 1000 МГц не более 0,3 мкВ;
  • в диапазоне частот от 1000 до 3000 МГц не более минус 117 дБм;
• Погрешность измерения уровня сигнала ± 1,5 дБ;
• Погрешность измерения частоты:
  • в диапазоне частот от 0,1 до 30 МГц 2· 10;
  • в диапазоне частот от 30 до 470 МГц 2· 10;
  • в диапазоне частот от 470 до 3000 МГц 0,5· 10;
• Динамический диапазон измерений по критерию погрешности измерения 1,5 дБ 110 дБ;
• Разрешающая способность по частоте 0,2; 2; 20; 76; 760; 1200 Гц;
• Частота опорного сигнала 10 МГц;
• Напряжение питания от 11 до 15 В;
• Потребляемый ток 8 А;
• Диапазон рабочих температур от 0 °С до 45 °С;
• Габаритные размеры 480х380х185 мм.
