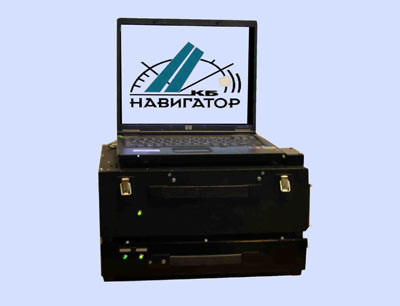

Автоматизированная станция радиоконтроля ТМО-2С8 «шифр ТМО-2С8-D (РП)»

Назначение

• Работа в обслуживаемом, необслуживаемом и автономном режимах.
• Технический анализ параметров сигналов.
• Определение частотной и временной загрузки частот и диапазонов частот.
• Пеленгование.
• Обработка данных, подготовка и печать отчетов.
• Передача результатов обработки на пункт управления АРМ-150 или хранение информации в базе данных.
• Автоматизированная подготовка данных на АРМ-150.

Эксплуатационные характеристики

• Операционная система Windows XP.
• Потребляемая мощность - не более 170 Вт.
• Напряжение питания 220 В, 50 Гц.
• Режим работы – круглосуточный.
• Работа под управлением АРМ-150 при дистанционном управлении.
• Обеспечение возможности дистанционного включения/выключения.
• Тип соединения:
  • локальная сеть (проводная или беспроводная);
  • удаленный доступ (модемы);
  • радиоканал (радиомодем);
  • поставка в металлическом или пластиковом корпусах (по согласованию).

Технические характеристики

• Диапазон рабочих частот обзора и технического анализа - от 100 кГц до 3000 МГц.
• Диапазон рабочих частот пеленгования - от 30 до 1000 МГц (от 1000 МГц до 3000 МГц - опция).
• Чувствительность со входа изделия в полосе 15 кГц - не более 0,6 мкВ.
• Чувствительность по полю в полосе 15 кГц - не более 20 дБмкВ/м.
• Дискретность настройки по частоте - 0,01 Гц.
• Погрешность измерения уровня сигнала - не более 1,5 дБ.
• Минимальная разрешающая способность по частоте - не более 0,2 Гц.

• Относительная погрешность измерения частоты :
  • в диапазоне от 100 кГц до 29,7 МГц - не более2•10^-6;
  • в диапазоне от 29,7 МГц до 470 МГц - не более  2•10^-8;
  • в диапазоне от 470 МГц до 3000 МГц - не более 0,5•10^-8.

• Погрешность измерения напряженности поля - не более 2,5 дБмкВ/м.

• Максимальная полоса канала - 10 МГц.

• Погрешность измерения девиации частоты:
  • в диапазоне частот от 6 кГц до 30 кГц - не более 400 Гц;
  • в диапазоне частот от 30 кГц до 100 кГц - не более 3000 Гц;
  • в диапазоне частот от 100 кГц до 150 кГц - не более 10000 Гц.

• Погрешность измерения коэффициента АМ:
  • в интервале от 10 до 90% - не более 2%;
  • в интервале от 90 до 99% - не более 8%.

• Погрешность измерения ширины полосы:
  • в диапазоне частот от 5 кГц до 25 кГц - не более 2%;
  • в диапазоне частот от 25 кГц до 300 кГц - не более 2%;
  • в диапазоне частот от 300 кГц до 5000 кГц - не более 7%.

• Метод пеленгования – квазидоплеровский.

• Инструментальная среднеквадратическая погрешность пеленгования для АФС А 102:
  • в диапазоне частот от 30 МГц до 100 МГц не более 2,5;
  • в диапазоне частот от 100 МГц до 1000 МГц - не более 2;
  • в диапазоне частот от 1000 МГц до 3000 МГц - не более 3 (опция).

Оборудование имеет сертификат утверждения типа средств измерений RU.С.35.018.А № 29787 и удовлетворяет требованиям ГОСТ Р 52536-2006. При поставке предоставляется свидетельство о первичной поверке. Измерение частоты производится с выполнением требований «Методики выполнения измерений частоты излучения радиопередатчиков гражданского назначения с использованием автоматизированного оборудования станций радиоконтроля». Свидетельство об аттестации № 001-149-2008, регистрационный код по федеральному реестру ФР.1.35.2008.04526.

Комплектность автоматизированной станции радиоконтроля ТМО-2С8 (шифр «ТМО-2С8-D(РП)»)
