Мобильная станция радиоконтроля ТМО—1М5 (РАСУ)

Назначение

• Работа в обслуживаемом режиме.
• Технический анализ параметров сигналов.
• Определение частотной и временной загрузки частот и диапазонов частот.
• Проведение расчетов зон покрытия РЭС.
• Измерение напряженности поля и зон покрытия РЭС.
• Поиск помех.
• Обработка данных, подготовка и печать отчетов.
• Хранение учетных данных, данных результатов измерения, технического базиса.
• Автоматизированная обработка результатов измерений на АРМ-150.

Эксплуатационные характеристики

• Операционная система Windows XP.
• Потребляемая мощность (не более) 140 Вт.
• Напряжение питания + 12 В (220 В, 50 Гц).
• Метод пеленгования – квазидоплеровский.

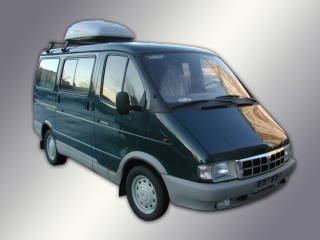

• Антенна пеленгования устанавливается в виде автобагажника (автопенал), обзорные антенны – на магнитных основаниях.
• Измерительные антенны устанавливаются на выносной телескопической мачте.
• Режим работы – непрерывный.
• Оборудование устанавливается на транспортную базу типа «микроавтобус» ("Газель", "УАЗ") (специальные или габаритные требования к транспортной базе не предъявляются).
• Допускается съем оборудования с транспортной базы на длительных стоянках.
• Работа на стоянке и в движении от бортовой сети.
• Одно рабочее место.

Технические характеристики

• Диапазон рабочих частот обзора и технического анализа от 100 кГц до 3000 МГц.
• Диапазон измерений напряженности поля от 30 до 3000 МГц.
• Диапазон рабочих частот пеленгования от 30 до 1000 МГц.
• Чувствительность со входа изделия при соотношении с/ш = 10 дБ в полосе 15 кГц, не более 0,6 мкВ.
• Чувствительность по полю при соотношении с/ш = 10 дБ в полосе 15 кГц, не более 20 дБмкВ/м.
• Дискретность настройки по частоте до 0,01 Гц.
• Погрешность измерения уровня сигнала, не более 1,5 дБ;
• Минимальная разрешающая способность по частоте, не более 0,2 Гц.

• Относительная погрешность измерения частоты:
  • в диапазоне от 100 кГц до 29,7 МГц — не более 2•10^-6;
  • в диапазоне от 29,7 МГц до 470 МГц — не более  2•10^-8;
  • в диапазоне от 470 МГц до 3000 МГц — не более 0,5•10^-8.

• Погрешность измерения напряженности поля — 2,5 дБмкВ/м.

• Максимальная полоса анализа 10 МГц.

• Погрешность измерения девиации частоты:
  • в диапазоне частот от 6 кГц до 30 кГц — не более 400 Гц;
  • в диапазоне частот от 30 кГц до 100 кГц — не более 3000 Гц;
  • в диапазоне частот от 100 кГц до 150 кГц — не более 10000 Гц.

• Погрешность измерения коэффициента АМ:
  • в интервале от 10 до 90% — не более 2%;
  • в интервале от 90 до 99% — не более 8%.

• Погрешность измерения ширины полосы:
  • в диапазоне частот от 5 кГц до 25 кГц — не более 2%;
  • в диапазоне частот от 25 кГц до 300 кГц — не более 2%;
  • в диапазоне частот от 300 кГц до 5000 кГц — не более 7%.

• Инструментальная среднеквадратическая погрешность пеленгования, не более 5 град.

• Обеспечение привязки результатов измерений к текущим географическим координатам.

• Высота выносной телескопической мачты 4,5 м.

Оборудование имеет сертификат утверждения типа средств измерений RU.С.35.018.А № 29786 и удовлетворяет требованиям ГОСТ Р 52536—2006. При поставке предоставляется свидетельство о первичной поверке. Измерение частоты производится с выполнением требований «Методики выполнения измерений частоты излучения радиопередатчиков гражданского назначения с использованием автоматизированного оборудования станций радиоконтроля». Свидетельство об аттестации № 001—149—2008, регистрационный код по федеральному реестру ФР.1.35.2008.04526.

Комплектность мобильной станции радиоконтроля ТМО—1М5 (РАСУ)
